ZZWPE電動溫度調節閥
一、電動溫度調節閥 產品概述
本公司的電動溫度調節閥亦稱為電動溫度控制閥，是本公司由3810執行器和PSL系列執行器進行改裝而成。電動溫度調節閥由控制閥門、執行器、傳感器和毛細管等部件組成。按用途分為加熱型和冷卻型。電動溫度調節閥用普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，電動溫度控制閥結構簡單，操作方便，選用調溫范圍大、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而電動溫度調節閥主要應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
電動溫度調節閥主要適用于液體、氣體和蒸汽，在多種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。主要特點如下：
(1)控制精度高，工作穩定。
(2)感溫液體膨脹均勻，比例式調節控制。
(3)溫度設定操作簡單，調節方便。
(4)體積小、重量輕，安裝方便。
|
|
|---|---|

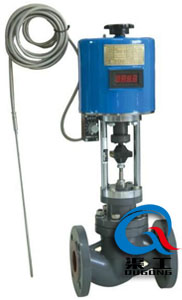

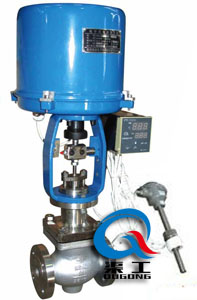

| WZRHP電動溫度調節閥 (配3810執行器) | WZDHP電動溫度調節閥 (配PSL執行器) |
二、電動溫度調節閥 工作原理
電動溫度控制閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質保持在設定溫度范圍內被控制，從而達到控溫目的。備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
|
| 電動溫度調節閥控制系統（分體式） 原理圖 |
三、電動溫度調節閥 主要技術參數
| 公稱通徑(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流通能力(m3/h) | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定行程(mm) | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 40 | ||||
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4MPa | |||||||||||
| 閥體形式 | 直通鑄造球型閥 | |||||||||||
| 閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃ | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
| 閥芯形式 | 單座式閥芯 | |||||||||||
| 流量特性 | 快開特性 | |||||||||||
| 調節精度(℃) | ±1~±5 | |||||||||||
| 使用介質 | 蒸汽、水、油、氣體 | |||||||||||
|
允許 泄漏量 |
硬密封 | 10 -4 X 閥額定容量 | ||||||||||
| 軟密封 | “ 0 ” | |||||||||||
| 執行器型號 | 3810系列、PSL系列 | |||||||||||
| 溫包、毛細管材料 | H62、1Cr18Ni9Ti | |||||||||||
| 毛細管長度 | 3米、5米、10米 | |||||||||||
| 溫度控制范圍 | 0~250℃ | |||||||||||
| 設定值偏差 | ±2℃ | |||||||||||
四、電動溫度調節閥 外形圖
|
|
|---|---|

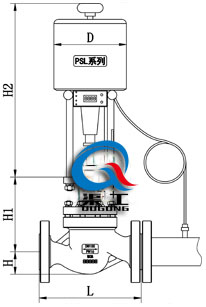

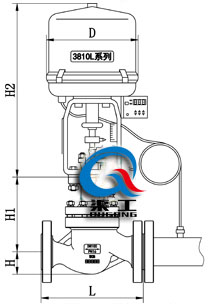

| 電動溫度調節閥(配3810L執行器) | 電動溫度調節閥(配PSL執行器) |
五、電動溫度調節閥 安裝連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | |
| D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | |
