Z41Y鍛鋼法蘭閘閥
一、鍛鋼法蘭閘閥 產品概述
Z41Y鍛鋼法蘭閘閥有三種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）。客戶有其他要求時也可采用金屬環連接。另一種設計形式是焊接式閥蓋，按這種設計形式的鍛鋼法蘭閘閥，其閥體與閥蓋用螺紋連接，全焊密封。客戶有其他要求時也可采用合焊透連接。還有一種是壓力自緊式閥蓋,按這種設計形式設計的鍛鋼法蘭閘閥,其閥體與閥蓋用螺紋連接,內壓自密封環密封.法蘭端閥適應于閘閥、截止閥、升降式止回閥和旋啟式止回閥及球閥。
|
|
|
Z41Y鍛鋼法蘭閘閥(鍛A105材質)
|
Z41Y鍛鋼法蘭閘閥(鍛304材質)
|
二、鍛鋼法蘭閘閥 材料明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閘板
|
A276 410 & 430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
閥桿
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
6
|
閥蓋
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(l)
|
|
7
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
銷釘
|
A276 420
|
A276 304
|
|
9
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
10
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料壓板
|
A105
|
A182 F11
|
A182 F304(L)
|
A182 F316(L)
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
閥桿螺母
|
A276 410
|
|
14
|
鎖緊螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
銘牌
|
SS
|
|
16
|
手輪
|
A197
|
|
17
|
潤滑墊片
|
A473 431
|
|
18
|
填料
|
Flexible Graphite
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
三、鍛鋼法蘭閘閥 外形尺寸圖
|
|

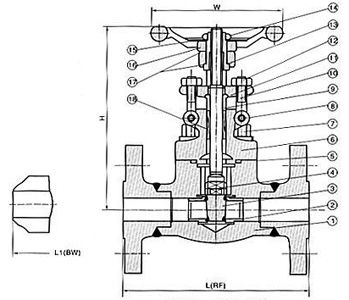

Z41Y鍛鋼法蘭閘閥 (結構尺寸圖)
|
四、鍛鋼法蘭閘閥 主要連接尺寸
|
NPS
|
1/2"
|
3/4"
|
1"
|
1 1/2"
|
1 1/4"
|
2"
|
|
L(RTJ)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1(BW)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H(開)
|
197
|
197
|
236
|
246
|
283
|
330
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
RTJ
|
7.2
|
11.5
|
15.6
|
16.2
|
22.6
|
32.8
|
|
BW
|
5.2
|
9.3
|
12.4
|
13.8
|
18.9
|
27.5
|
五、鍛鋼法蘭閘閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的鍛鋼法蘭閘閥產品型號，請按型號直接向我司訂購；
